BrOffice.org Calc "Gráficos"

Aprendemos a fazer gráficos utilizando dados da Eleições 2010 no Calc em nossa oitava aula do ProInfo.
Dentre os vários tipos de gráficos selecionamos três: Pizza, Cilindro e Linha. Veja os exemplos:






Como criar um gráfico no Calc

Abrir o Calc e digitar os dados na coluna A (Usar os dados de estatura de universitários, abaixo).
Pode-se deixar na primeira linha caracteres de texto. O mais comum é o nome da variável estudada.

Selecionar os dados da coluna A.

Clicar no atalho ou no Menu Inserir e em Gráfico e clicar sobre a planilha.

Imediatamente aparece o "esqueleto" do gráfico

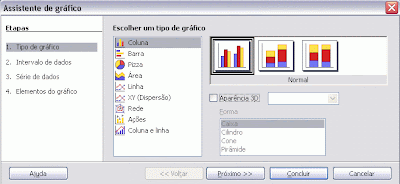

Na janela "AutoFormatação do gráfico", na opção "Tipo do gráfico"



Escolher o tipo desejado de gráfico, reparando que os subtipos de cada um aparecem mais à direita, incluindo opções em 3 dimensões (3D).

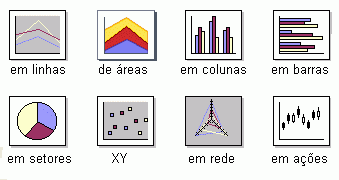

Eis alguns tipos de gráficos possíveis:



Depois de escolhido, clicar na opção seguinte: "Intervalo de dados" e localizar onde estão os dados:
Por exemplo: $Planilha1.$A$1:$A$101. Nesse caso eles se localizam na planilha 1, na coluna A, entre as linhas 1 e 101

Pode-se ou não marcar:
Primeira linha como rótulo.
Primeira coluna como rótulo.

Rótulo refere-se a caracteres que estão na primeira linha ou na primeira coluna, mas que não são os dados.
Se forem números eles não entrarão nos cálculos, pois o rótulo serve para dar nome.
Por exemplo, se foi digitado o nome da variável na primeira linha, na célula A1, deve-se marcar
x Primeira linha como rótulo.

Clicar na opção seguinte: "Série de dados"
Nesse caso, aparece à direita:
Nome: $Planilha1.$A$1 = onde foi digitado o nome da variável
Valores de Y: $Planilha1.$A$2:$A$101 = onde estão os dados

Clicar na opção seguinte: "Elementos do gráfico"
Preencher os campos o título, subtítulo e eixos X, Y e Z (se houver), conforme o sistema de coordenadas cartesiano.
As unidades das variáveis podem ser incluídas no final dos títulos dos eixos entre parenteses.
À direita, optar ou não pelo aparecimento de legenda, na posição que desejar.
Marcar, se desejar linhas de grade no eixo dos X ou dos Y ou em nenhum deles

Clicar em "concluir".

Esperar. Logo deve surgir o gráfico pronto.

Fonte: Portal UFPA
